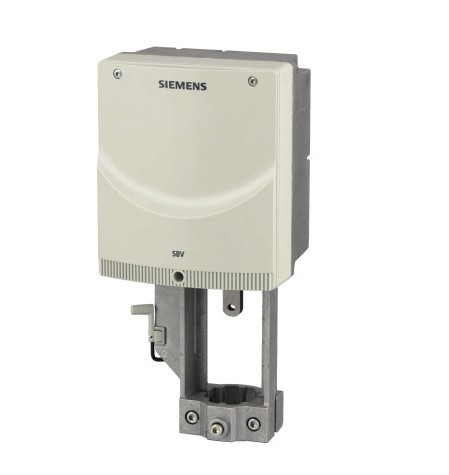

SBX61,SBX81,SBX31,SBV61,SBV81,SBV31,西门子调节阀执行器 用于 VVF47..、VXF47..阀门的电动执行器 执行器简介 SBX31..工作电压AC230V，三位控制信号
SBX81..工作电压AC24V，三位控制信号
SBX61..工作电压AC24V，DC0…10V控制信号
SBV31..工作电压AC230V，三位控制信号
SBV81..工作电压AC24V，三位控制信号
SBV61..工作电压AC24V，DC0…10V控制信号
直接安装在阀门上，无需调节
手动调节扳手和阀位指示可选功能，由功能模块来实现用于西门子二通阀VVF47..和三通阀VXF47..系列型号的阀门执行器，驱动行程为20mm和40mm，在暖通空调系统中作为控制阀使用。 SBX61,SBX81,SBX31,SBV61,SBV81,SBV31 执行器参数表 产品型号 | 定位信号 | 行程 | 驱动力 | 工作电压[V] | 运行时间[s] | 手动操作 | SBX61 | DC 0…10 V |
20 mm | 700 N | AC 24 V | 120 | 手动调节扳手 | SBX81 | 三位 | SBX31 | AC 230 V | SBV61 | DC 0…10 V | 40 mm | 1600 N | AC 24 V | 180 | 手动调节扳手 | SBV81 | 三位 | SBV31 | AC 230 V |
调节阀与执行器的配置组合 型号 | DN | 额定压力 | kvs [m3/h] | SBX.. | VVF47.50 | 法兰 | 50 | 16 | 40 | SBX.., SBV | VVF47.65 | 法兰 | 65 | 63 | VVF47.80 | 法兰 | 80 | 100 | SBV.. | VVF47.100 | 法兰 | 100 | 160 | VVF47.125 | 法兰 | 125 | 250 | VVF47.150 | 法兰 | 150 | 315 | SBX.. | VXF47.50 | 法兰 | 50 | 16 | 40 | SBX.., SBV.. | VXF47.65 | 法兰 | 65 | 63 | VXF47.80 | 法兰 | 80 | 100 | SBV.. | VXF47.100 | 法兰 | 100 | 160 | VXF47.125 | 法兰 | 125 | 250 | VXF47.150 | 法兰 | 150 | 315 |
执行器安装注意事项，详见图例
|
