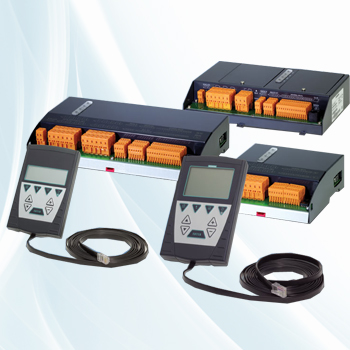

西门子供热及热网控制器--ACX32.000/ALG |
|
产品简介 ACX32.000/ALG 用于控制、开关及监测功能；软硬件配置灵活，基于PC机的集成维护软件庞大的HVAC功能库，开放的通讯及继承能力，时期灵活多变。| 名称 | 控制器 | | 型号 | Saphir ACX32.000 | | 电压 | AC 24 V (±15 %) 或 DC 26...35 V | | 电流 | 满负荷时大约 0.3 A | | 输入 | | UI | 14 | | DI | 4 | | 信号 | DC0-10V
DC0-20/4-20mA
PT100/1000
Ni1000、PTC/NTC开关量 |
| | 输出 | | | 接口 | WAGO笼型夹式端子 | | 尺寸 | 284*158*54 | | 重量 | 1.3kg | | 安装 | 37*7.5mm DIN top-hat导轨 |
|
 | I/O 扩展模块ACX41.08
——用于Saphir ACX32.000/ALG控制器
说明：
--工作电压AC 24 V
--8个软件可调的通用输 |
| I/O 扩展模块ACX42.12/ALG
——用于Saphir ACX32.000/ALG控制器
说明：
-工作电压AC 24 V
-12个软件可调的通用输入
适用于： DC 0…10 V 电压信号， 0…20 mA / 4…20 mA电流信号 电阻式传感器Pt100, Pt1000, Ni1000, PTC及NTC
-4个继电器输出（可转换） |
 | M-Bus 通讯卡 ACX51.26
——Saphir ACX32.000 控制器的M-Bus 通讯接口
说明：
--直接插入Saphir ACX32.000 控制器中的插槽
--模块内嵌M-Bus 通讯驱动( M-Bus 主板 )
--模块内含M-Bus 供电电源（最多5个驱动）
--支持Saphir OS 5.0 或更高版本 |
 | Saphir 通讯卡(SCC)ACX52.22
——Saphir控制器的通讯接口
说明：
-由Intel StrongARM 的SA-1110处理器支持的基于互连网Internet技术的产品。
- Web server服务器应用功能
- BACnet/IP 和 TCP/IP功能
- OPC标准协议支持处理系统及工业级HMI
直接插入Saphir控制器使用 (一个控制器最多两个模块/接口)
高性能的SCC板 |
 |
手操器 ACX84.910/ALG
____Saphir 控制器操作单元
说明：
--Saphir 控制器的HMI人机界面操作单元
--LCD显示拉丁及Unicode字符
--可调背光亮度
--在线选择显示语言
--9个功能键
--表面薄片可根据要求定制
|
